HGB滾筒回轉窯干燥機

關鍵詞：HGB滾筒干燥機,滾筒干燥機,回轉窯干燥機,滾筒干燥機,回轉窯滾筒干燥機,煅燒窯

產品概述：滾筒回轉窯干燥機是我公司開發的專用于牧草、新鮮中藥材、污泥、礦粉、褐煤、石墨粉、化工等脫水的烘干設備。該機利用直燃式熱風爐為熱源，干燥量大，操作簡單，能滿足大批量季節性強的高含水量植物的脫水。

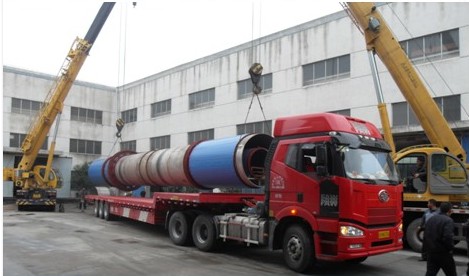

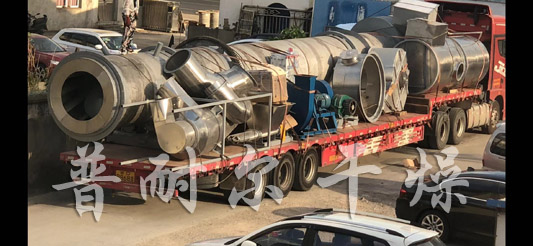

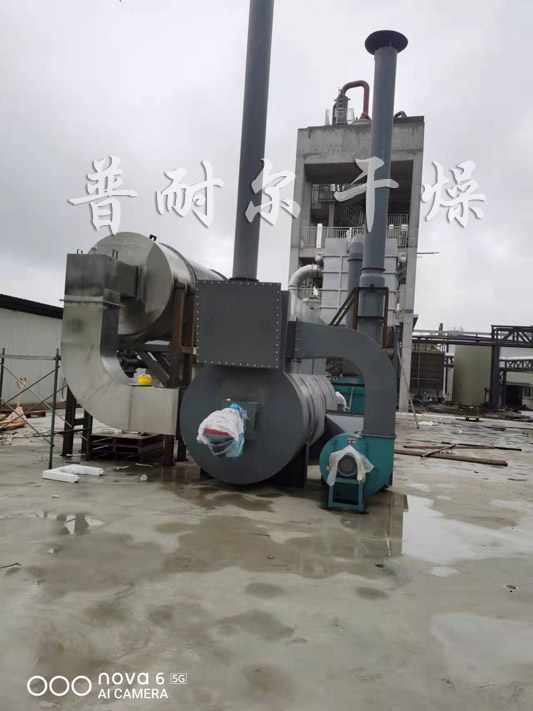

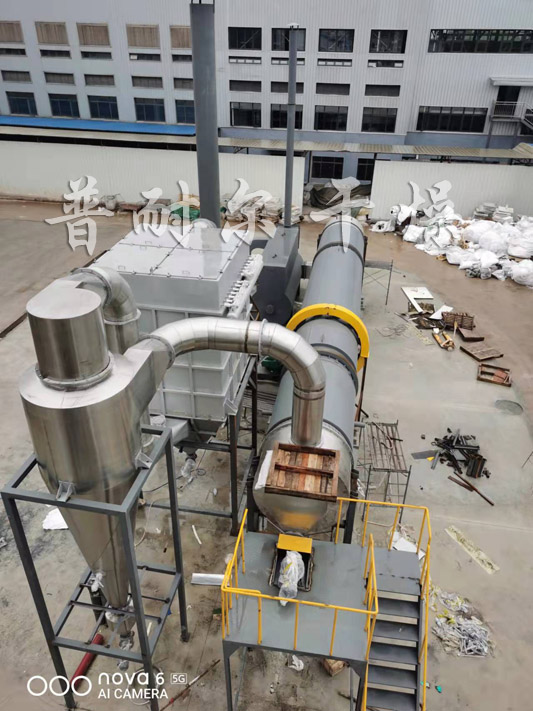

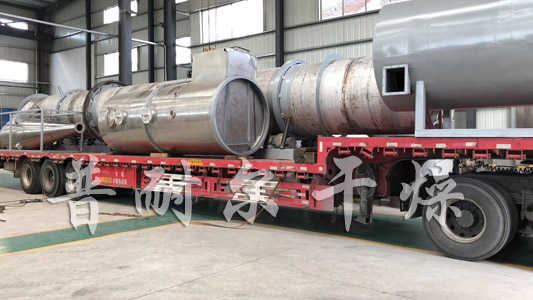

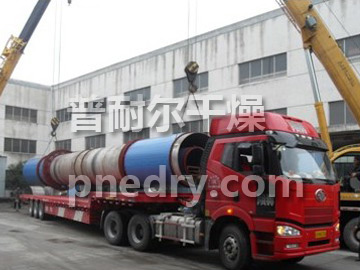

產品詳情圖片集錦

工作原理

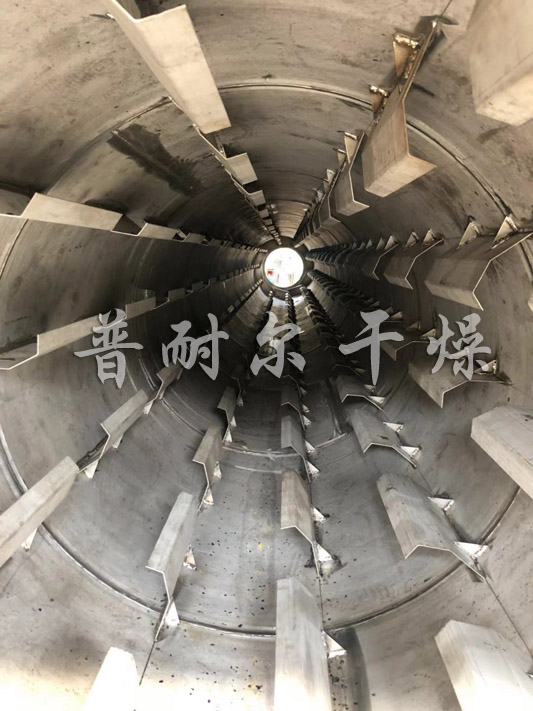

濕物料從干燥機一端投入后,在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，并與并流（逆流）的熱空氣充分接觸，加快了干燥傳熱，傳至推動力。在干燥過程中，物料在帶有傾斜度的抄板和熱氣流的作用下，可調控地運動至干燥機另一段星形卸料閥排出成品,回轉窯干燥機可用于煅燒。
適應物料
◎化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦山、高爐礦渣、煤、金屬粉末、磷肥、硫銨、污泥等。
◎?qū)τ刑厥庖蟮姆勰?、顆粒狀物料的干燥，如:HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣、污泥、化工物料等。
◎要求低溫干燥，且需大批量連續干燥的物料。
性能特點
◎轉筒干燥器機械化程度高，生產能力較大。
◎流體通過筒體阻力小，功能消耗低。
◎?qū)ξ锪咸匦缘倪m應性比較強。
◎操作穩定，操作費用較低，產品干燥的均勻性好。

◎無粉塵，生產環境好等優點。

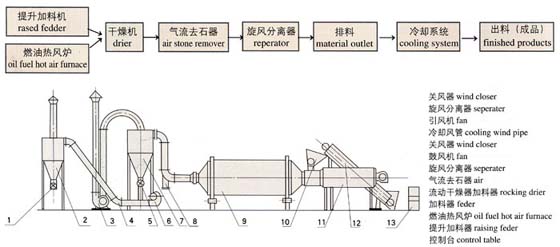

工藝安裝示意圖

技術參數

規格 item	生產能力(t/h) productive capacity	筒體速度(r/min) revolution	電機功率(Kw) motor power	安裝角度(°) install angle	出料濕度 Temp. of final
?1.0x5.0	0.5-1.2	0.6-6	4	3 ～ 5	≤ 1.5%
?1.2x6-10	1.5-3	0.6-6	5.5	3 ～ 5	≤ 1.5%
?1.5x12-18	3-5.5	0.6-6	15	3 ～ 5	≤ 1.5%
?1.8x12-18	5-6.5	0.6-6	18.5	3 ～ 5	≤ 1.5%
?2.2x12-22	7-12	0.6-6	22	3 ～ 5	≤ 1.5%
?2.4x15-20	9-15	0.6-6	30	3 ～ 5	≤ 1.5%
?3.0x25	16	0.6-6	55	3 ～ 5	≤ 1.5%

處理物料及參數

形式	直接加熱順流式	直接加熱順流式	直接加熱逆流式	直接加熱逆流式	復合加熱	復合加熱
物料種類	礦石	HP發泡劑	高爐礦渣	硫銨	磷肥	煤
處理量(kg/h)	1000	466	15000	20000	12000	5000
初含水量(%)	30	13	6	1.5	5	6.5
終含水量(%)	15	0.3	1	0.1	0.1	0.1
平均粒徑	6.5	0.05	4.7	0.5-1.7	0.5	5
物料堆積厚度(kg/m3)	770	800	1890	1100	1500	750
熱風量(kg/h)	3900	5400	10750	9800	6500	16000
入口氣體溫度(^oC)	600	165	500	180	650	570
物料出口溫度(^oC)		42	100	70	80	75
加熱方式	煤氣	蒸汽式電加熱	重油	燃煤熱風爐	重油	重油
裝料系數		6.3	7	7.5	7.8	18
轉速	4	4	3.5	3	4	2
傾斜度 angle	0.04	0.005	0.03	0.05	0.05	0.043
抄板數目 quatity of oar	12	24	12	22	內筒外面8 內筒外面16	內筒外面6 內筒外面12
干燥器直徑	2.0	1.5	2	2.3	外筒2 內筒0.84	外筒2.4 內筒0.95
干燥器長度	20	12	17	15	10	16
驅動功率	22	7.5	15	11	11	15
