低聚糖干燥機-離心噴霧干燥機

關鍵詞：低聚糖干燥機-離心噴霧干燥機,噴霧干燥機

用戶名稱：

案例概述：低聚糖噴霧干燥機進料系統由變頻調速的螺桿泵和不銹鋼管件、閥門、彎頭等組成，來完成把漿料輸送到固定在干燥塔頂上的噴嘴進行霧化。與物料接觸部分材料采用304不銹鋼制作。霧化器迅速地把料漿連續不斷地、均勻地變成霧狀，表面積擴大，與潔凈的熱空氣形成良好的熱交換，使水份…

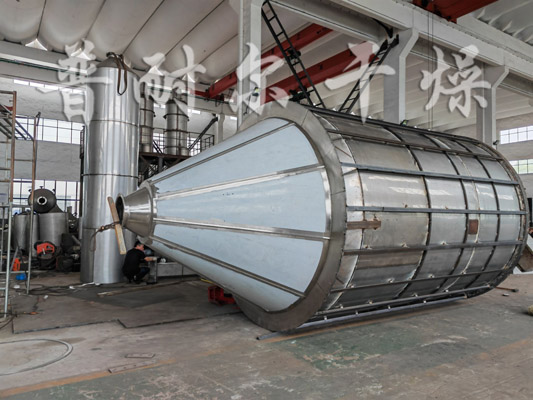

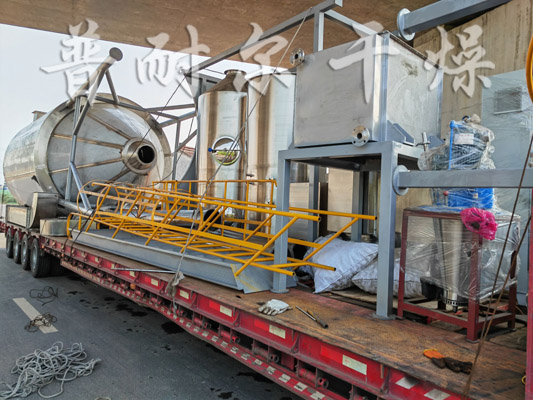

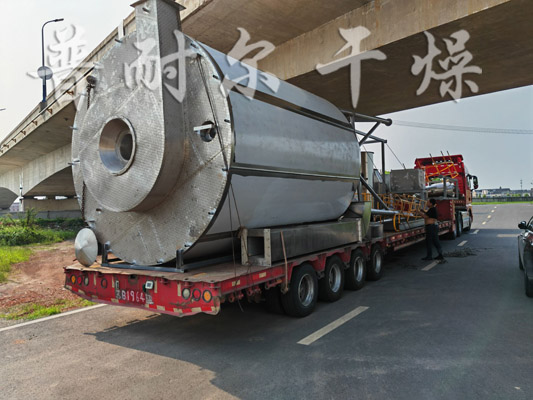

案例詳情圖片集錦

1、料液條件

物料名稱：低聚糖

物料特性：液體物料
溶劑：水

含固量： 20--30%（濕基）

終水份： 5--8%(濕基)

水分蒸發量： 100Kg/h
料液比重：～1.1 g/cm3
料液溫度： 20--40℃
干品顆粒度： 100--200目
干品堆積比重：～0.8 g/cm3
本工藝流程是由六大部分組成：供料系統、加熱系統、干燥系統、收料系統、排風系統、電控系統
1）、供料系統：

進料系統由變頻調速的螺桿泵和不銹鋼管件、閥門、彎頭等組成，來完成把漿料輸送到固定在干燥塔頂上的噴嘴進行霧化。與物料接觸部分材料采用304不銹鋼制作。霧化器迅速地把料漿連續不斷地、

均勻地變成霧狀，表面積擴大，與潔凈的熱空氣形成良好的熱交換，使水份瞬間蒸發汽化并由引風風機抽出排空。

2）、加熱系統：

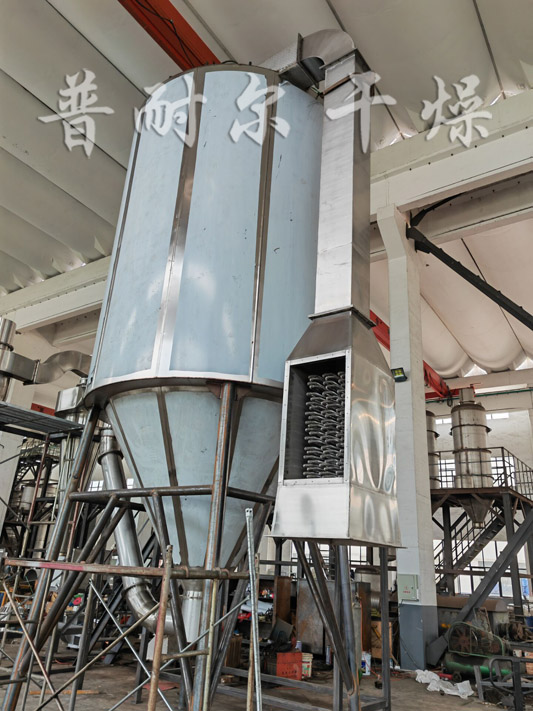

通過換熱器進入塔內的干燥用空氣是經過過濾器的潔凈空氣。過濾器為初效過濾，以防污染產品，加熱過程采用蒸汽加熱來完成升溫工藝，以足夠的熱量輸出滿足整個系統的能耗要求。
3）、干燥系統：

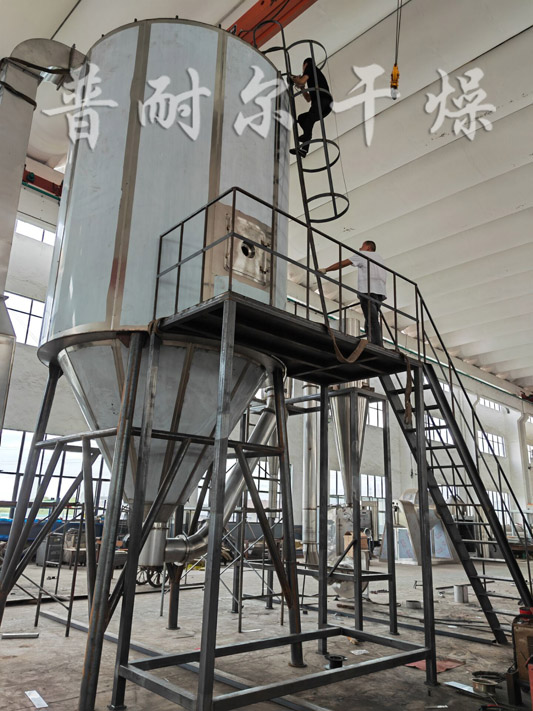

干燥系統是由熱風管道、熱風蝸殼、熱風分配器、空氣分散器、內塔體、保溫層、塔體骨架、外塔體、出料管道、觀察清洗門等主要部件組成。從換熱器出來的潔凈空氣通過熱風管道進入熱風蝸殼，

經熱風分配器均布后進入干燥塔，熱風分配器可根據物料的特性來調節旋轉角度，控制物料的停留時間。

為了考慮在生產過程中的產品附壁現象，本公司特定設計了倉壁振動氣錘按順序自動敲擊，最終使干燥塔粘粉迅速下落，避免產品長時間在高溫下停留，影響產品質量。
4）、收料系統：
收料系統為旋風+布袋收料。85--90%的料有第一級旋風分離器回收，部分細粉由后面的脈沖布袋除塵器回收。
5）、排風及尾氣處理系統：
它主要由出風管道、空氣調節閥、引風機、等組成，干燥后的濕熱空氣和干料混合物經旋風分離器分離后，干料被收集下來，微量的細粉由脈沖布袋除塵器過濾后直接排放，符合環保要求。
6）、電氣控制系統：

它由進料系統、噴霧系統、熱風系統、干燥系統、排料系統、等組成，它將根據各個系統的控制要求來配合和完成控制的目的。其中，送引風機、加熱器、螺桿泵進行連鎖

，控制點由儀表顯示調節，進風溫度自控，排風溫度可調，操作器件、顯示器件等元件均選用國內名牌產品
